U-Anlage Bern in der Schweiz

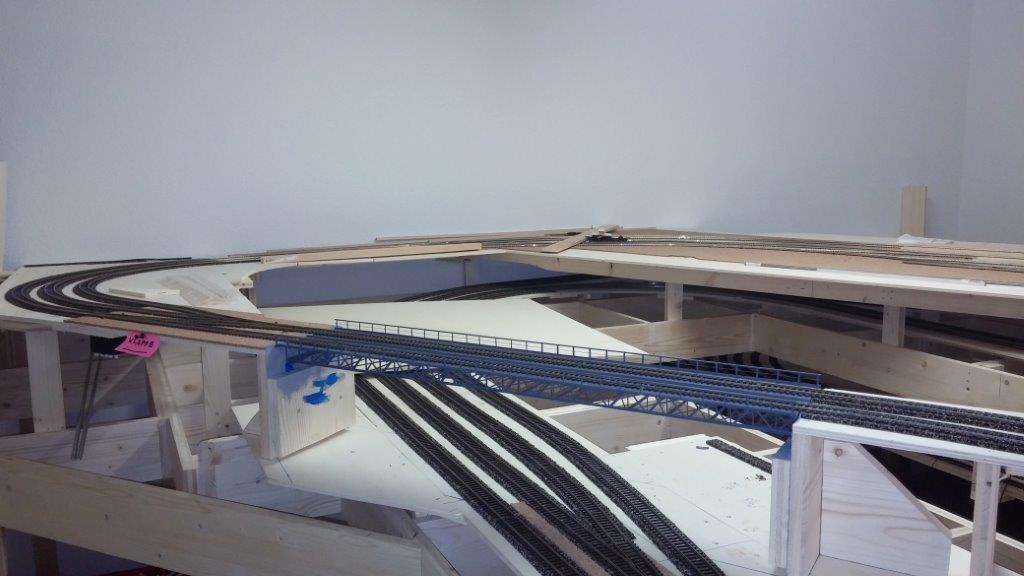

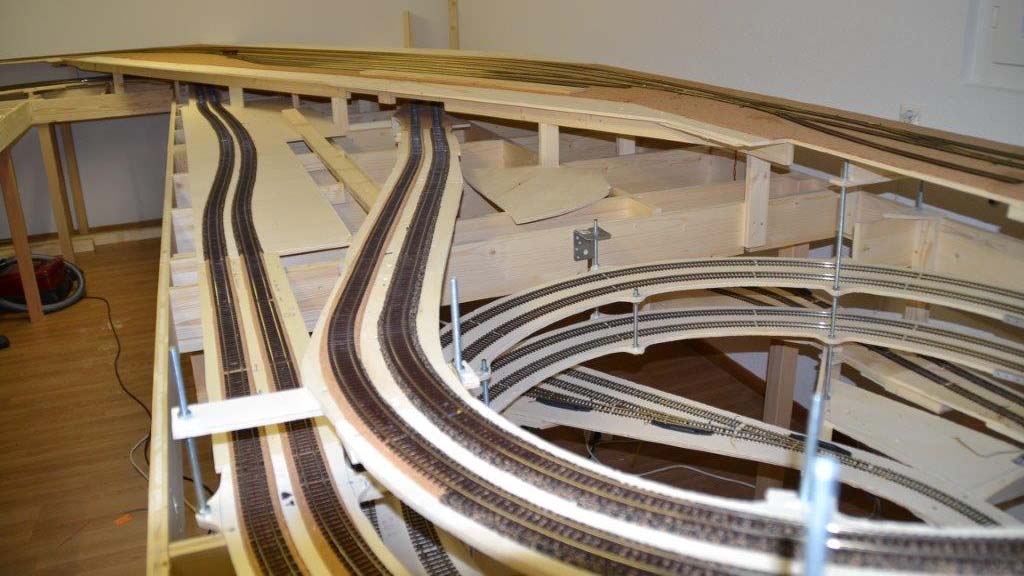

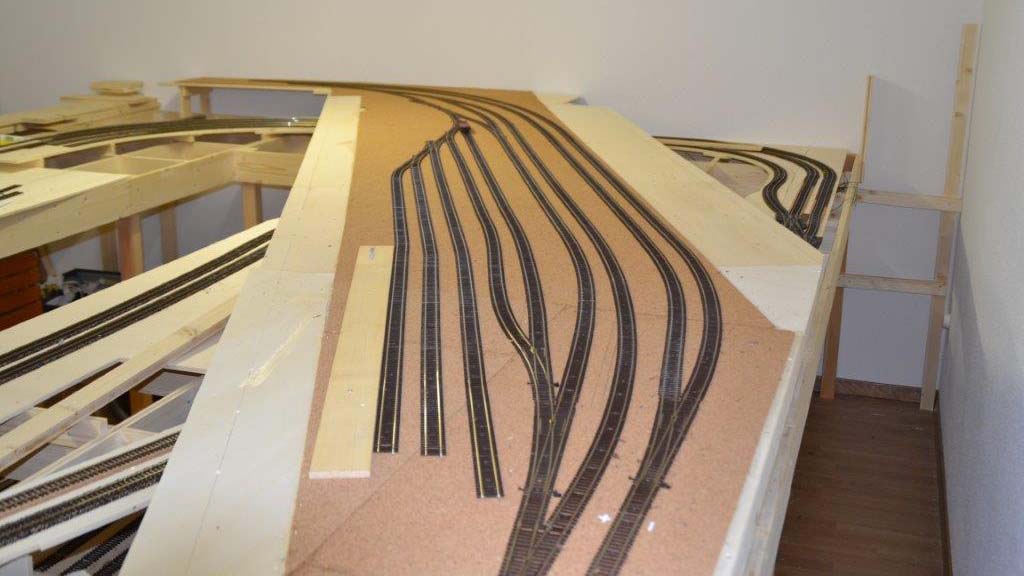

Die Anlage Bern ist eine U-förmige Anlage und wird in offener Rahmenbauweise gebaut.

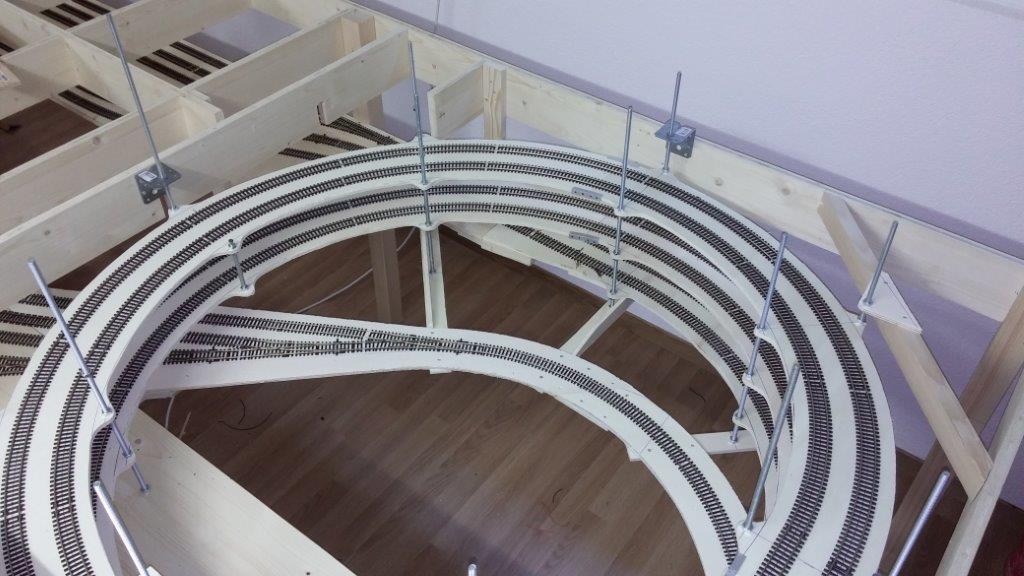

Der Schattenbahnhof stellt eine Besonderheit dar: Er ist ebenfalls in U-Form ausgeführt und somit ist es möglich, bis zu drei Zuggarnituren hintereinander abzustellen. Im Ganzen finden über 20 Züge darin Platz.

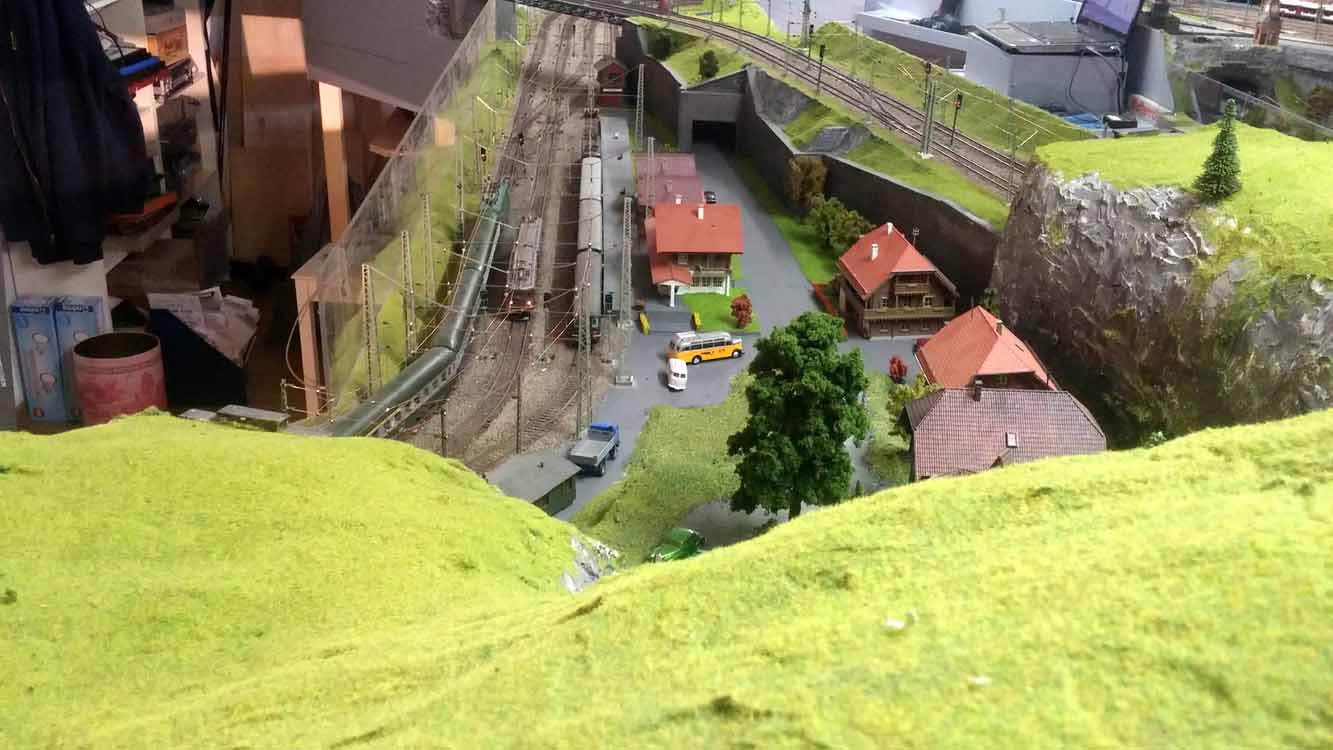

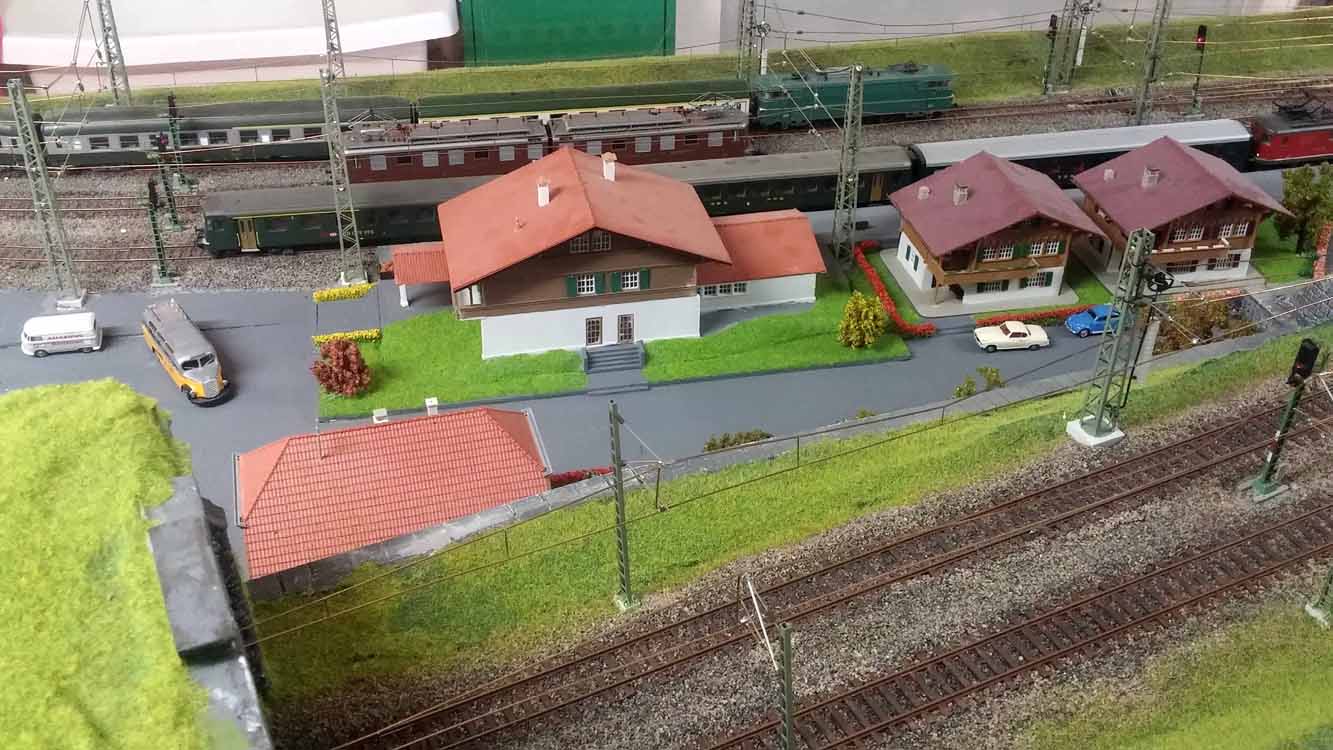

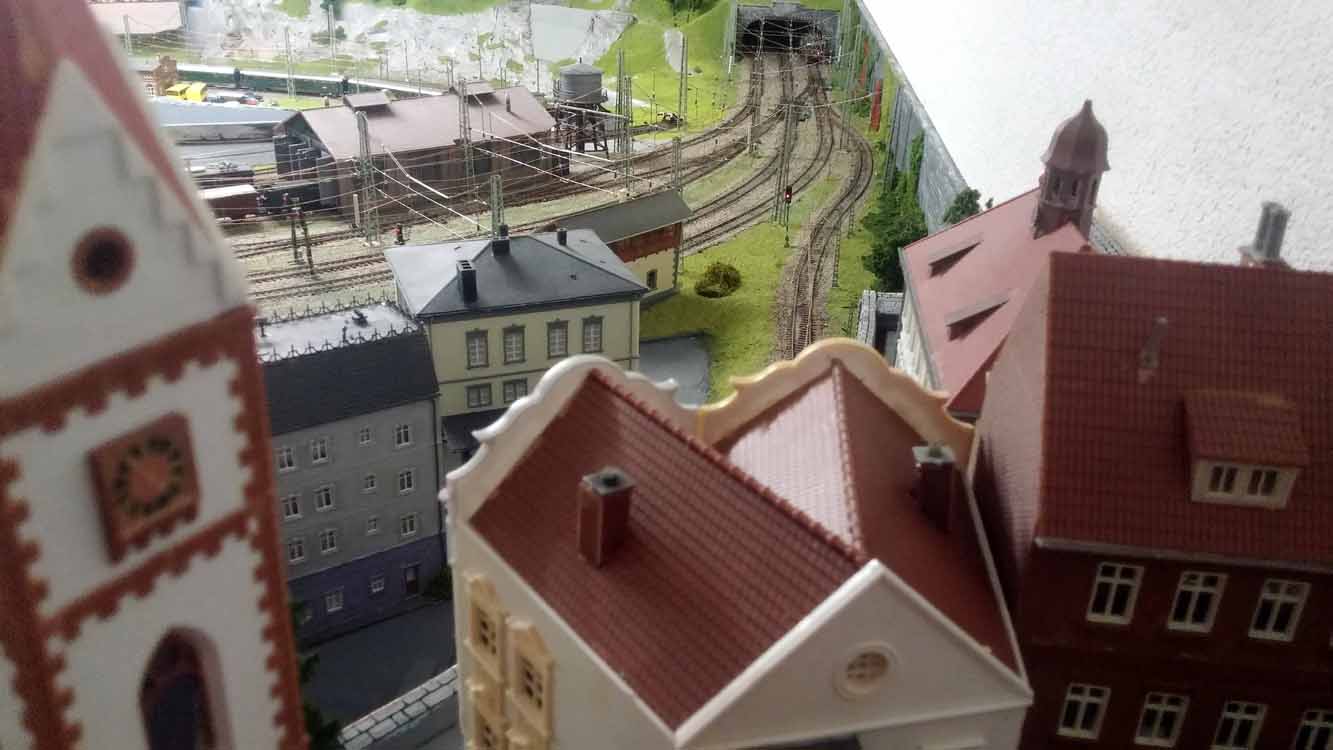

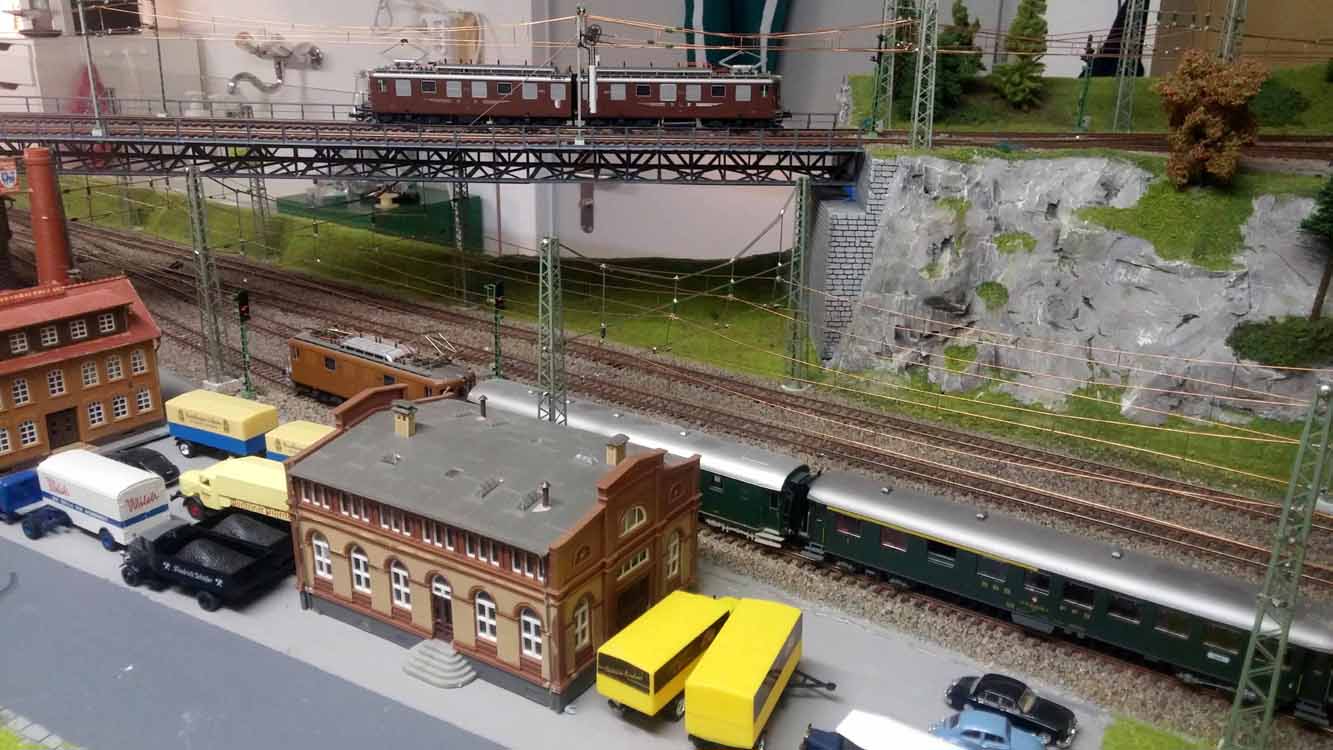

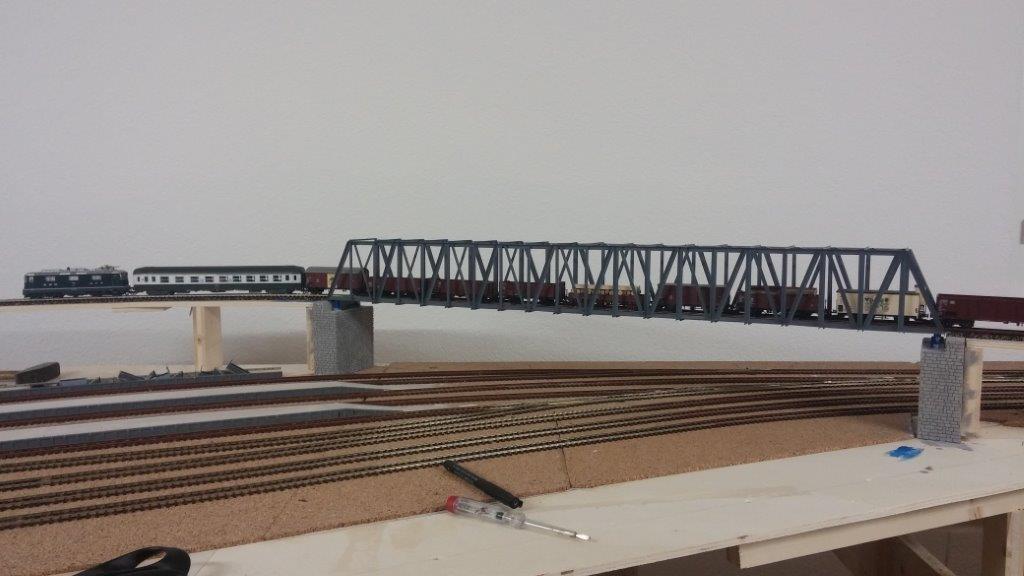

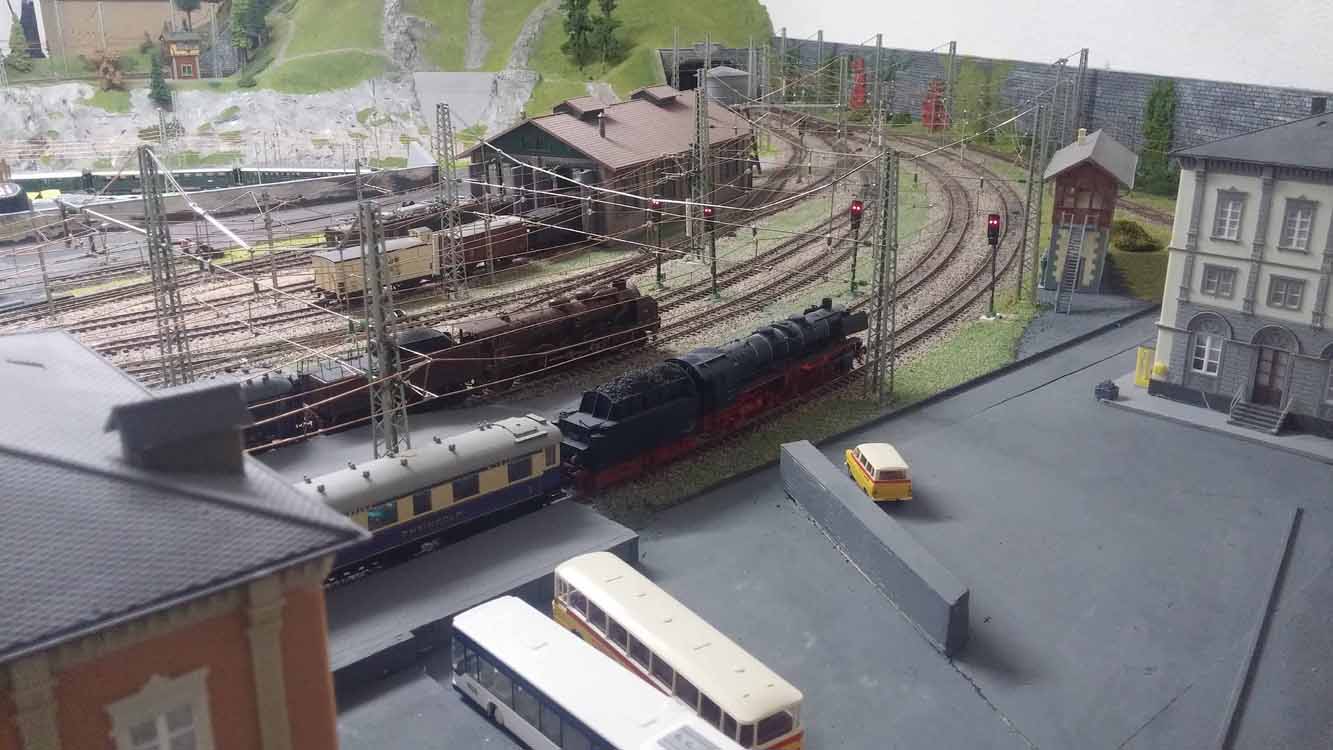

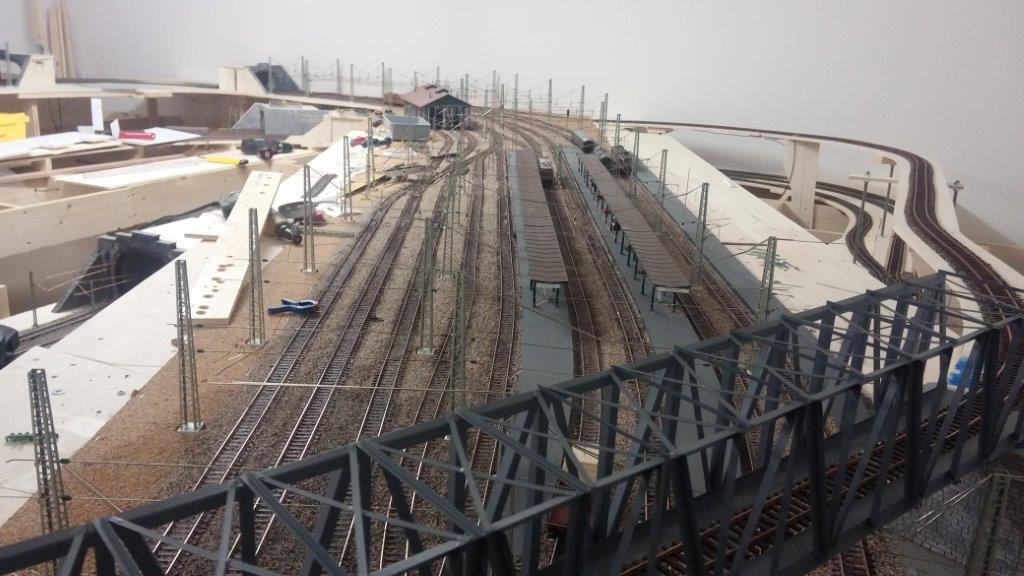

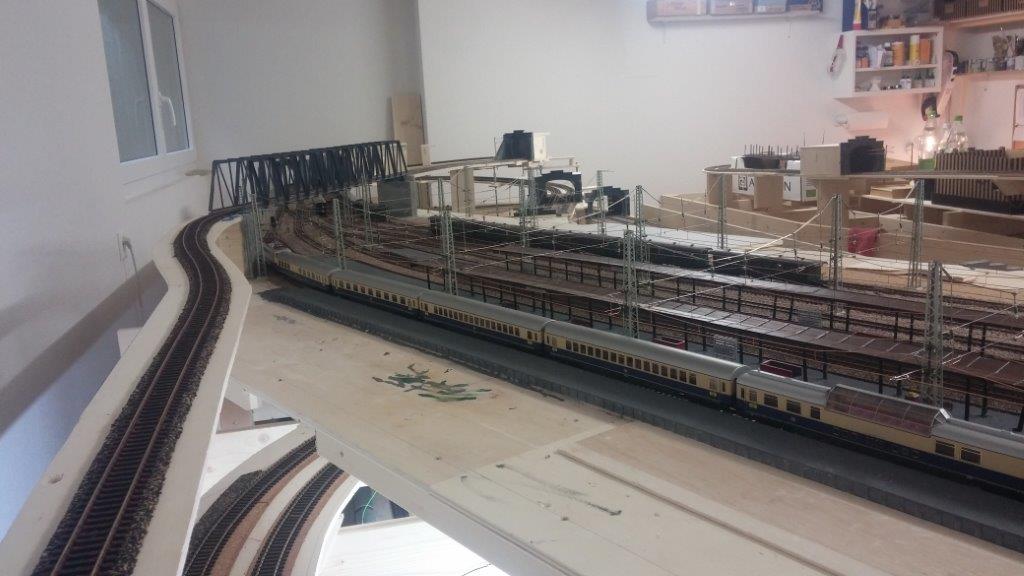

Die Anlage Bern ist in 3 Ebenen aufgeteilt. In der untersten Ebene befindet sich der Schattenbahnhof. Auf der zweiten Ebene befinden sich ein kleiner Nebenbahnhof und die Fahrstrecken. Auf der dritten Ebene befindet sich der 7-gleisige Hauptbahnhof mit BW, Behandlungs- und Rangiergleisen, der noch von einer Nebenstrecke mit einer gewaltigen Brücke von Hack überspannt wird.

Anlage Bern in der Schweiz

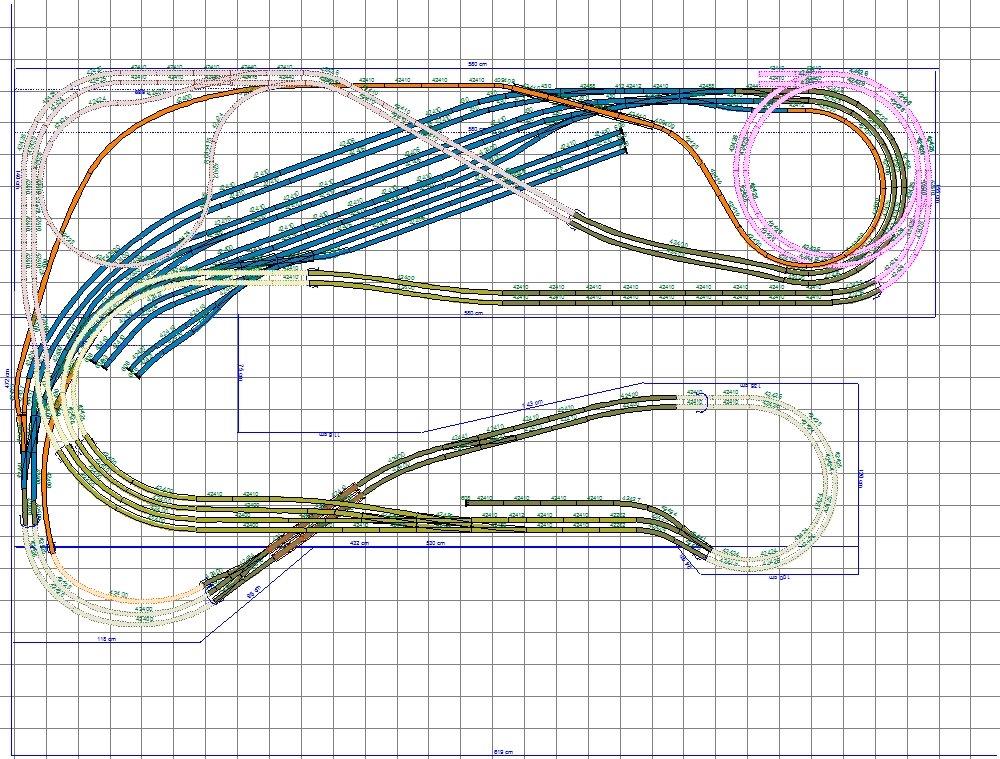

Gleisplan

Anlage Bern in der Schweiz

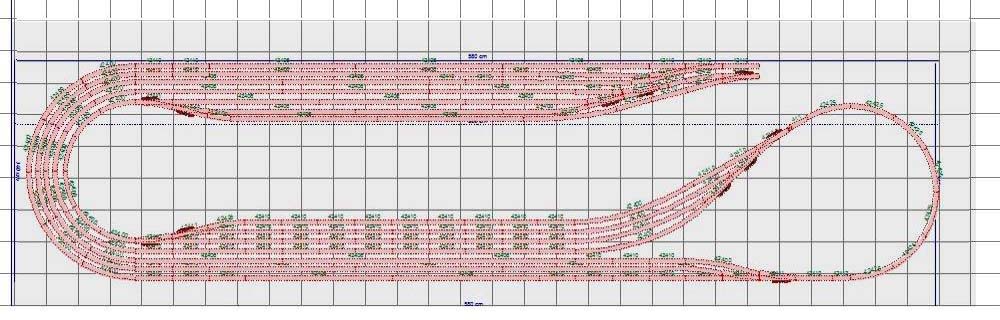

Gleisplan vom Schattenbahnhof


Anlagengröße: U-Anlage mit ca. 28 m² mit den Maßen 5,80 m x 4,70 m x 5,30 m
Gleislänge: ca. 190 m
Gleissystem: Roco Line ohne Bettung
Stromart: Gleichstrom Digital
Steuerung: Digital Programmgesteuert
Steuerungszentrale: Tams Easy Control
Booster: Tams B4
Steuerungsprogramm: Windigipet Premium Edition 2015

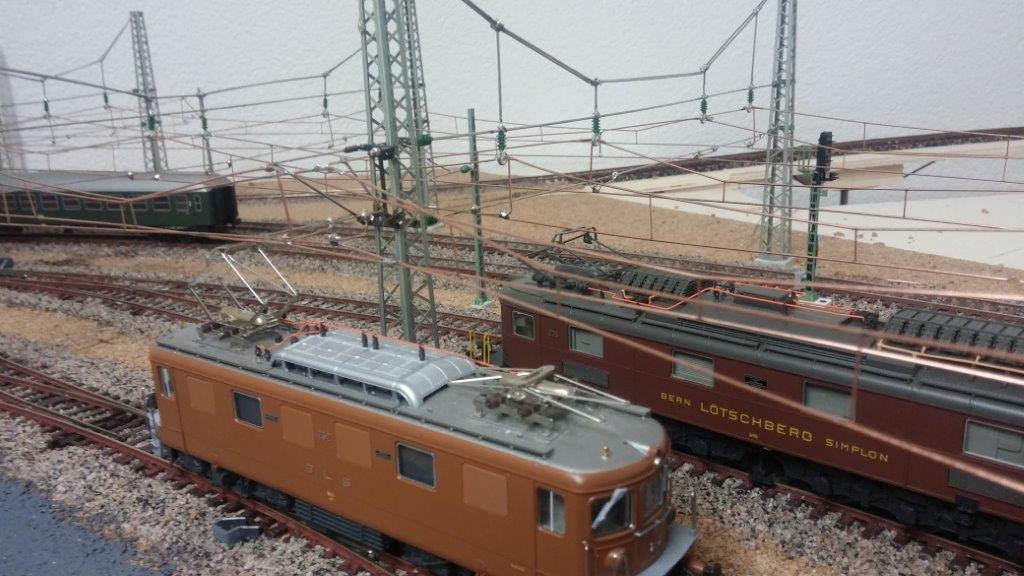

Oberleitung: Sommerfeld
Rechner: Laptop 2500MHZ Dualcore

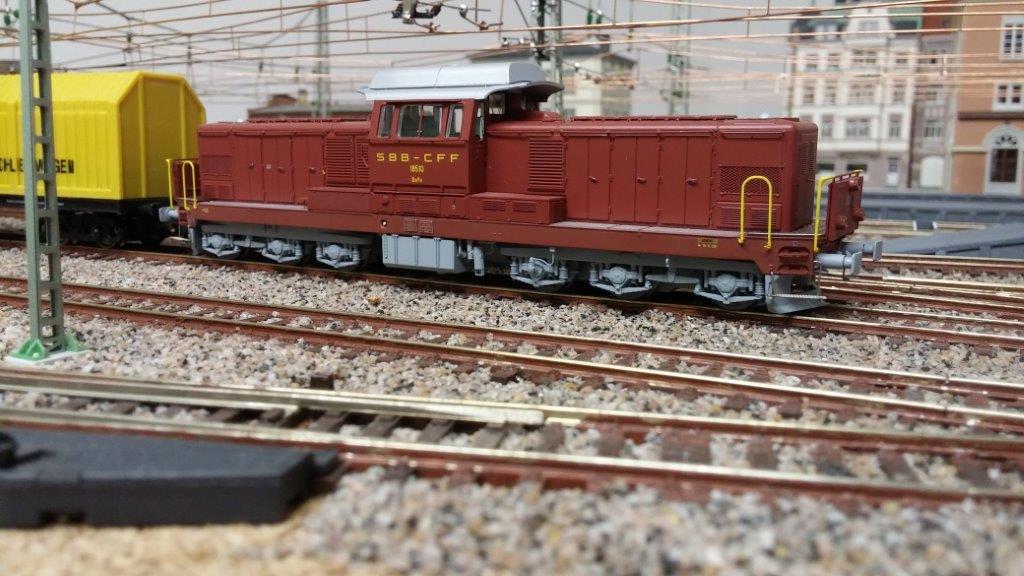

Lokmaterial: Trix, Roco, HAG, Fleischmann, Brawa
Züge auf der Anlage: 30 Zuggarnituren finden Platz
